Liitokala Lii-S12 LCD batterij oplader – parallel opladen van 12 batterijen

Specificatie

• Merknaam: LiitoKala
• Modelnummer: Lii-S12
• Ingangsspanning: 12V / 3.5A
• Uitgangsspanning:
• Voor Li-ion: DC 4.2V
• Voor NiMH/Ni-cd: DC 1.48V
• Voor LiFePO4: DC 3.65V
• Voor 9V NiMH: DC 9V
• Uitgangsstroom:

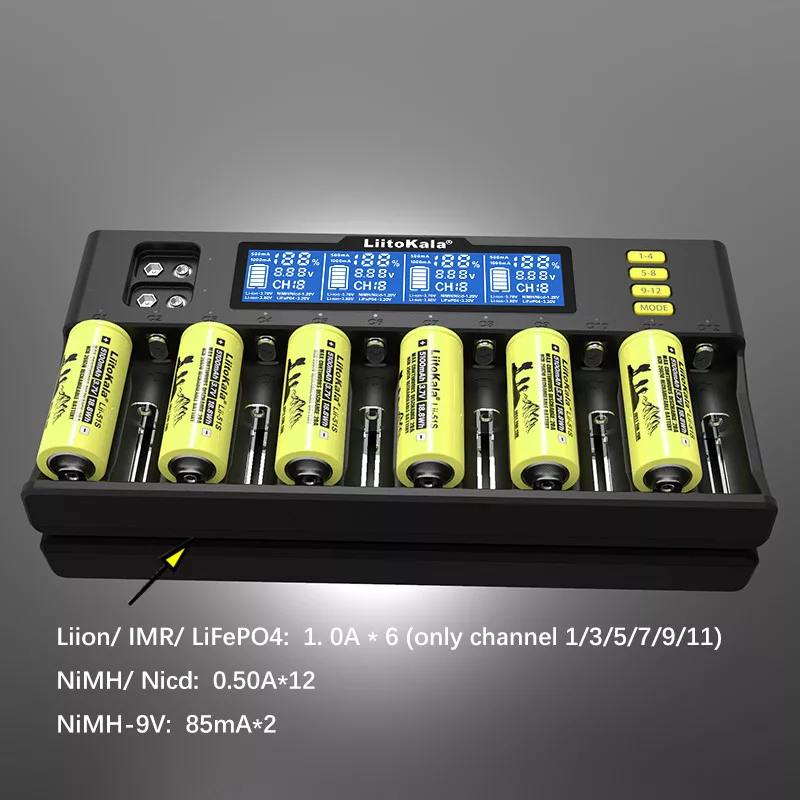

  Laadstroom lithiumbatterij: 1000mA*6 (alleen kanalen 1/3/5/7/9/11)
  Laadstroom NiMH-batterij: 500mA*8
• Laadstroom 9V-batterij: 85mA*2
• Compatibel met alle oplaadbare batterijen;
  Ni-MH/Cd: AA, AAA, A, SC, C, 9V etc.
  Li-ion/IMR/LiFePO4: 26650, 20700, 18650, 18490, 17700, 17500, 16340 (RCR123), 14500, 10440
• Kleur: Zwart

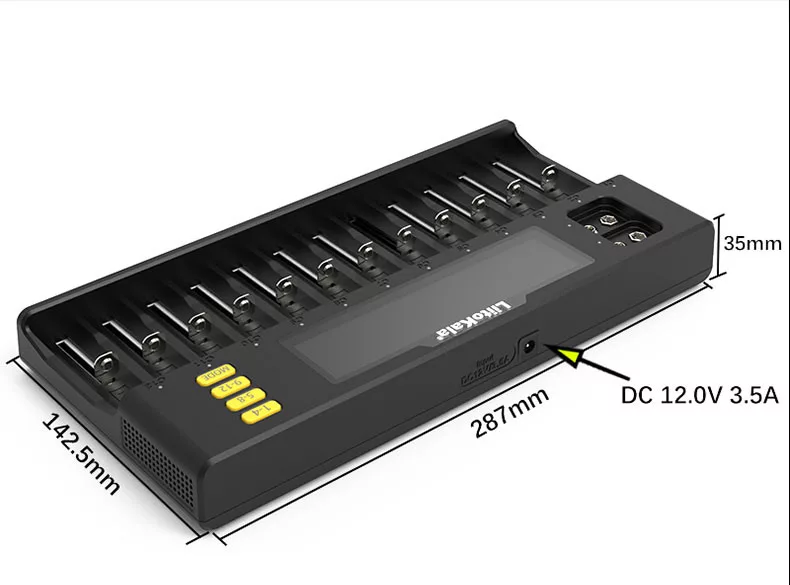

• Afmetingen hoofdeenheid: ca. 28.7 * 14.3 * 3.5 cm
  Pakketgrootte: ca. 30.8 * 22.3 * 5.5 cm
  Gewicht pakket: ca. 920g
• Adapter is inbegrepen in het pakket

Laderfuncties:

• DC12V 3.5A (minimum) ingang, intelligent laden en microcomputerbeheersysteem voor elk afzonderlijk slot;

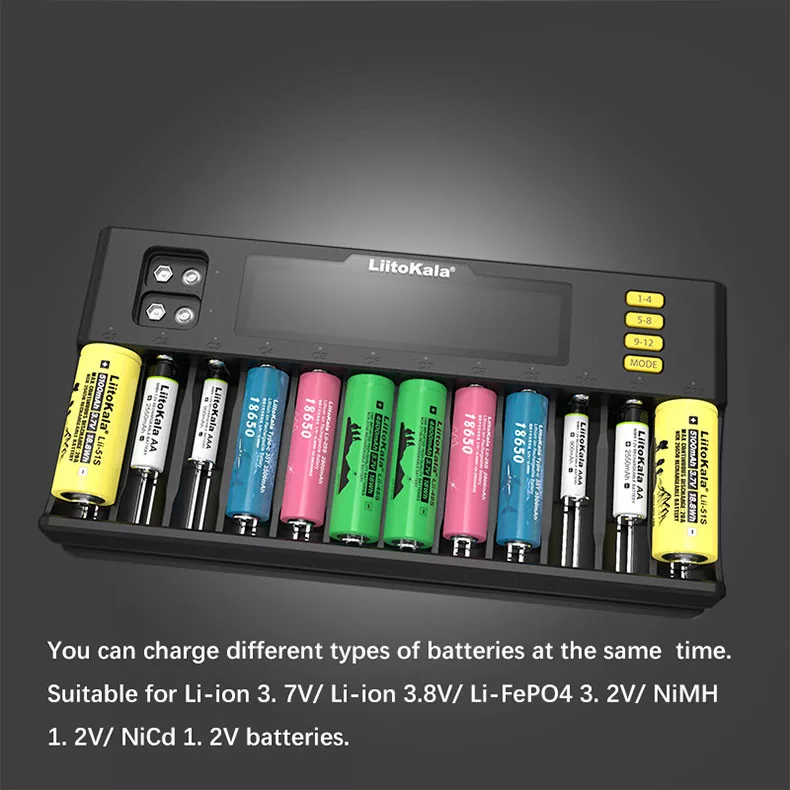

• Het grootste voordeel van de lader is het gelijktijdig opladen van meerdere soorten batterijen en het opladen van 9V NiMH-batterijen;

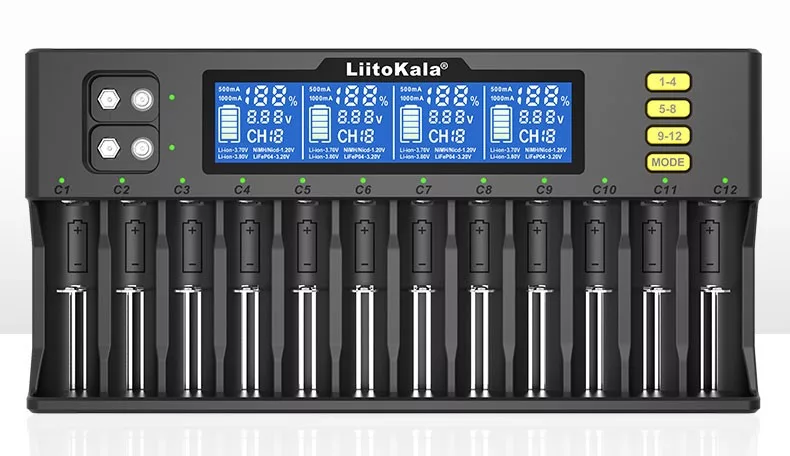

• Tijdens het laden kan het LCD-display het batterijsymbool / CH-kanaal en gegevens weergeven, zoals batterijtype (LI-ION, NIMH / laadstroom A / batterijspanning V / percentage % per kanaal); Het stand-by display toont "null". Als het kanaal kortgesloten is of de batterij omgekeerd is aangesloten, verschijnt "Err". Wanneer de batterij vol is, worden de gegevens op het LCD-scherm opgeslagen en toont het display 100%. Het batterijsymbool knippert niet meer als de batterij vol is; Elk slot is voorzien van rode en groene LED-indicatoren. De rode indicator brandt tijdens het laden, de groene indicator brandt wanneer het laden is voltooid. Als de batterij of het slot abnormaal is (kortsluiting/omgekeerde aansluiting etc.), knippert de rode indicator als waarschuwing;
• Het systeem kan automatisch 3.70V lithiumbatterijen en NiMH/NiCd (1.20V) batterijen identificeren. Druk op de MODE-knop om handmatig 3.20V LiFePO4-batterijen en 3.80V lithiumbatterijen (IMR) te selecteren. Bij het opladen van een NiMH (9.0V) batterij worden er geen gegevens op het scherm weergegeven;
• Voorzien van 0V-activeringsfunctie; laden is niet mogelijk tussen 1.65-2.20V (maar er vindt wel druppellading plaats met activeringsstroom);
• Meerdere veiligheidsfuncties zoals bescherming tegen overladen, overbelasting, diepe ontlading, kortsluiting, omgekeerde polariteit, etc., en kan intelligent en automatisch slechte batterijen identificeren;
• Geschikt voor batterijen met een maximale lengte van 70 mm;

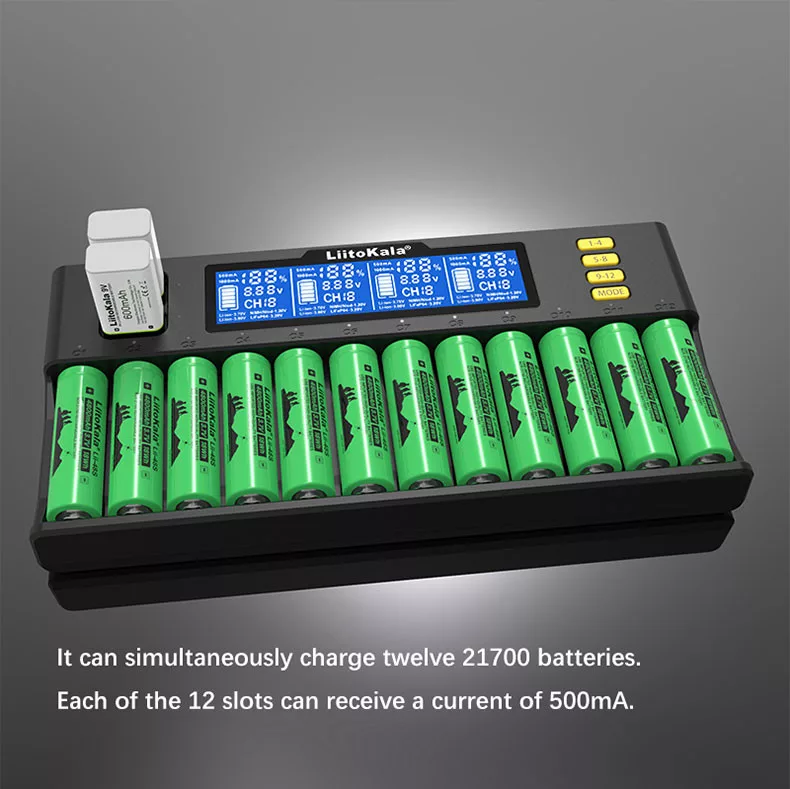

• Bij gelijktijdig laden van 12 batterijen is de stroom max. 500mA per slot;
• Er kunnen tot 12 stuks 21700-batterijen tegelijkertijd worden opgeladen;

Gebruik

1. MODE-toets (laadmodus): Deze knop dient voor het selecteren van het batterijtype; Klik binnen 8 seconden na het inschakelen van de lader op de MODE-knop om het type oplaadbare batterij te selecteren (Li-ion-3.70V, Li-ion-3.80V, LiFePO4-3.20V). NiMH/NiCd-1.20V batterijen worden automatisch herkend; Tijdens het laadproces kunt u door de MODE-knop lang ingedrukt te houden het batterijtype opnieuw selecteren, maar de eerdere laadgegevens worden dan niet opgeslagen;

2. Druk op de knoppen 1-4, 5-8, 9-12 om de slots 1-12 te bekijken. Druk op deze knop om de laadstatus van de vier geselecteerde batterijslots weer te geven (in de richting CH1 tot CH12); Houd deze knop lang ingedrukt om het scherm constant verlicht te houden, en houd opnieuw lang ingedrukt om terug te keren naar de normale verlichtingsmodus;

LCD-display:

1. Nadat de lader op de voeding is aangesloten, licht het LCD-scherm gedurende ca. 3 seconden volledig op en toont daarna "null". Tegelijkertijd wordt de indicator van het betreffende kanaal eerst rood, dan groen en gaat daarna uit; De groene indicator van het 9V-laadkanaal brandt altijd in stand-by modus;

2. Bij detectie van een batterij toont het LCD-scherm het batterijsymbool/kanaal CH en het batterijtype (Li-ion-3.70V, Li-ion-3.80V, LiFePO4-3.20V, NiMH/NiCd-1.20V) / laadstroom A / batterijspanning, percentage en andere gegevens. Selecteer het batterijtype (bijv. 3.20V/3.80V of standaard); het batterijtype zal 9 keer knipperen. Na ongeveer 9 seconden begint het laden officieel. Het batterijsymbool loopt dan cyclisch op om aan te geven dat het laden bezig is, en de indicator van het betreffende kanaal is rood;

Tijdens het laden kunt u op de knoppen 1-4, 5-8, 9-12 klikken om de parameters van elk slot te bekijken; Als het LCD-scherm donker is, klik dan op een willekeurige knop om het scherm te verlichten; Houd de knoppen 1-4, 5-8, 9-12 lang ingedrukt voor een permanente weergave op het LCD; Wanneer het laden is voltooid, stopt het batterijsymbool met knipperen, verschijnt "100%", worden de laadparameters opgeslagen en wordt de indicator groen.

3. Als er een defecte batterij of een fout in het kanaal wordt gedetecteerd (kortsluiting/omgekeerde aansluiting etc.), toont het scherm het betreffende kanaal CH, "Err", en knipperen alle batterijsymbolen terwijl de rode indicator knippert als waarschuwing; Als het 9V-laadkanaal een defect detecteert, verandert het display niet, maar worden beide indicatoren tegelijkertijd rood.
